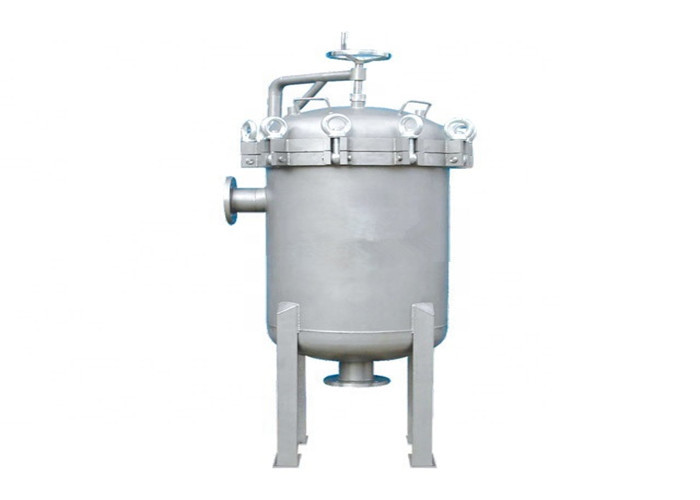

De industriële huisvesting van de de zakfilter van de zeefmand met pompreeks
De zakfilters zijn bijzonder nuttig voor het filtreren grote volumes of hoge viscositeitsvloeistoffen, die van filterhuisvesting, filterzakken, interne kooi worden geconstrueerd om zakken, positieve het verzegelen regeling te steunen.
TS de huisvesting van de de zakfilter van het filterhoge rendement wordt wijd gebruikt in de industriële systemen van de afvalwaterfiltratie
Hoofdvoordelen
01. Kleine waarschijnlijkheid voor zij-zaklekkage, wat effectief de het filtreren kwaliteit waarborgen.
02. Zaktype de filter kan grotere werkdruk dragen, is het van klein drukverlies, lage verrichtingskosten en duidelijke energie - besparing.
03. Nauwkeurigheid van onophoudelijk de verhoogde filtratiezak, het kon 0,5 hoogstens μm bereiken.
04. Zaktype filter grote behandelende capaciteit, klein volume, die een grote hoeveelheid verontreinigende stoffen bevatten.
05. Gebaseerd op het het werk principe en de structuur van Zaktype filtrerend systeem, dat geschikt is om de filterzak en zonder het schoonmaken, en tijdbesparende en arbeidsbesparing te vervangen.
06. De filtratiezak zou gebruik kunnen zijn dat na het schoonmaken wordt herhaald om kosten te besparen.
07. het bereik Application van de zakfilter is breed, met flexibele verrichting en veelvoudige installatie.
|
Technische parameters
|
Ontwerpdruk: 0.96MPa 30min |
| Maximum werkdruk: 0.60MPa |
| Oppervlaktezachtheid: Ra≤0.2 |
| Het tarief van de ontwerpstroom: Ra≤0.2 |
| Inlet&outlettype draad of flens |
| Type: enige zak & de multihuisvesting van de zakfilter |
|
Ontworpen voor het systeem van de zakfiltratie
|
Verschillende soorten de manden van de zaksteun te passen voor |
| brede waaier van filterzakken |
| Volledige roestvrij staalstructuur |
Gemaakt van 100% SUS304, SUS316L, pp |
|
Gemakkelijk schoon te maken
|
De oppervlakte is het mechanische opgepoetste of zand vernietigen
passivering.
|
| scheef eind aan hulp schone beneden |
Specificaties voor de enige huisvesting van de zakfilter
| Nr. |
Grootte |
Diameter |
Lengte |
inlet&outlet |
Filterzak |
Stroomtarief |
| Code |
(mm) |
(mm) |
grootte |
(m/h) |
| 1 |
BJD1 |
220 |
550 |
2“ draad, klem, flens |
1 |
20 |
| 2 |
BJD2 |
220 |
950 |
2“ draad, klem, flens |
2 |
40 |
| 3 |
BJD4 |
130 |
650 |
1“ draad, klem, flens |
4 |
10 |
Specificaties voor de multihuisvesting van de zakfilter
| Nr. |
Grootte |
Diameter |
Lengte |
inlet&outlet |
Filterzak |
Stroomtarief |
| Code |
(mm) |
(mm) |
grootte |
(m/h) |
| 1 |
Bjd2-2 |
400 |
1600 |
3“ draad, klem, flens |
2*2 |
80 |
| 2 |
Bjd2-3 |
500 |
1600 |
3“ draad, klem, flens |
2*3 |
120 |
| 3 |
Bjd2-4 |
550 |
1600 |
4“ klem, flens |
2*4 |
160 |
| 4 |
Bjd2-5 |
600 |
1600 |
4“ klem, flens |
2*% |
200 |
Het opdracht geven van tot Gids
| PRODUCT |
Zakgrootte |
Zak Q'ty |
Inham/Afzet |
Verbinding |
Oppervlakte |
Materialen |
| BJD |
1 - #1-zak |
01 - Kies uit |
A- kant binnen en kant uit |
K-koppeling |
S- zand het vernietigen |
304 |
| |
2 - #2 zak |
02 - Twee |
B- kant binnen en bodem uit |
F-bout |
T- opgepoetst |
316L |
| |
3 - #3 zak |
03 - Drie |
C- bodem in en bodem uit |
S- draad |
|
Pp |
| |
4 - #4 zak |
04 - Vier |
D- bovenkant binnen en bodem uit |
Hoe te opdracht te geven tot? - voorbeeld |
| |
5 - #5 zak |
06 - Zes |
|
Zakgrootte: #1; Zak Q'ty: Kies uit |
| |
6 - #6 zak |
08 - Acht |
|
Inham/afzet: kant binnen en kant uit |
| |
7 - #7 zak |
12 - Twaalf |
|
|
Verbinding: koppeling |
| |
X - andere grootte |
|
|
|
Oppervlakte: zand het vernietigen |
| |
|
|
|
|
Materiaal: SUS304 |
| |
|
|
|
De selectiecode is: BJD101AKS304
|
Exploitatievoorwaarden (Zakfilter):
Max.Operating Druk: 6 bar (87psi), 10.34bar (150psi)
Max.Operating Temperatuur: 120°C
Toepassingen (de huisvestings eaton vervanging van de zakfilter):
| Verwerkingschemische producten |
Verven, Inkt, Koelmiddelen |
| Oliën, Eetbare Oliën, Plantaardige oliën |
Geneesmiddelen |
| Suikerstroop |
Schoonmakende Vloeistoffen |
